Opis produktów

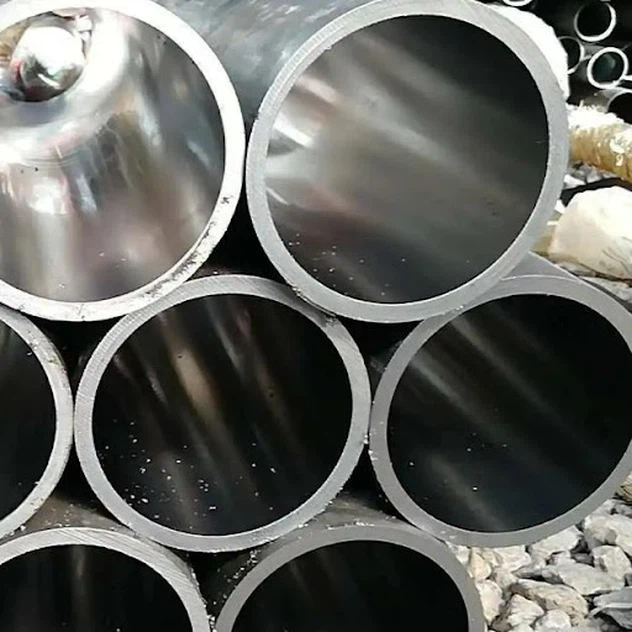

EN 10305-1 E355 Szlifowana rura stalowa bez szwu
Norma: EN 10305-1, EN 10305-4
Przybory:E355
Techniczny:-ciągnione na zimno bez szwu
Stan dostawy:BK.BKW,BK+S,GBK,NBK
Prostota:Maks. 0,5 mm/1 m dla rur poniżej 3 m, maks. 0,8 mm/1 m dla rur od 3 do 6 m, 1,2 mm/1 m dla rur powyżej 6 m
Technologia:szlifowane i SRB (polerowane i oksydowane na rolkach).
Aplikacja:stosowany w cylindrze hydraulicznym ciężkich maszyn, dźwigów, koparek i wózków widłowych. itp
Właściwości chemiczne
| Węgiel | Krzem | Mangan | Fosfor | Siarka | Molibden | Nikiel | Chrom | Miedź | Inni |
|---|---|---|---|---|---|---|---|---|---|
| maks. 0,22 | maks. 0,55 | maks. 1,60 | 0.025 | 0.025 | – | – | – | – | – |
Właściwości mechaniczne
| Siła plonu | Wytrzymałość na rozciąganie | Wydłużenie A5 min | |||
|---|---|---|---|---|---|
| MPa min | ksi min | MPa min | MPa min | ksi min | Procent |
| 490 | 630 | – | 22 | ||
Tabela rozmiarów rur materiałowych DIN En 10305-1
| 1/8 cala IPS (średnica zewnętrzna 0,405 cala) | 3 1/2-calowy IPS (średnica zewnętrzna 4000 cali) |
| 3/8 cala IPS (średnica zewnętrzna 0,675 cala) | 5-calowy IPS (średnica zewnętrzna 5,563 cala) |
| Harmonogram 40, 80 | Harmonogram 10, 40, 80, 160, XXH |
| 1/4 cala IPS (średnica zewnętrzna 0,540 cala) | 4-calowy IPS (średnica zewnętrzna 4500 cali) |
| Harmonogram 10, 40, 80 | Harmonogram 10, 40, 80, 160, XXH |
| Harmonogram 10, 40, 80, 160, XXH | Harmonogram-40 (.375) |
| Harmonogram 10, 40, 80 | Harmonogram 10, 40, 80, 160, XXH |
| 1/2 cala IPS (średnica zewnętrzna 0,840 cala) | 6-calowy IPS (średnica zewnętrzna 6,625 cala) |
| Harmonogram 5, 10, 40, 80, 160, XXH | Harmonogram 5, 10, 40, 80, 120, 160, XXH |
| 3/4 cala IPS (średnica zewnętrzna 1,050 cala) | 8-calowy IPS (średnica zewnętrzna 8,625 cala) |
| Harmonogram 10, 40, 80, 160, XXH | Harmonogram 5, 10, 40, 80, 120, 160, XXH |
| 1-calowy IPS: (średnica zewnętrzna 1,315 ′) | 10-calowy IPS (średnica zewnętrzna 10,750 cala) |
| Harmonogram 5, 10, 40, 80, 160, XXH | Harmonogram 10, 20, 40, 80 (.500), PRAWDA 80(.500) |
| 2-calowy IPS (średnica zewnętrzna 2,375 cala) | 16-calowy IPS (średnica zewnętrzna 16 000 cali) |
| 1-1/4 cala IPS (średnica zewnętrzna 1,660 cala) | 12-calowy IPS (średnica zewnętrzna 12,750 cala) |
| 1-1/2 cala IPS (średnica zewnętrzna 1,900 cala) | 14-calowy IPS (średnica zewnętrzna 14 000 cali) |
| Harmonogram 10, 40, 80, 160, XXH | Harmonogram 10 (0,188), Harmonogram 40 (0,375) |
| Harmonogram 10, 40, 80, 160, XXH | Harmonogram 10, 20, 40(.375), TRUE40(.406), Harmonogram80(.500) |
| Harmonogram 10, 40, 80, 160, XXH | Harmonogram10(.188), Harmonogram40(.375) |
| 2 1/2-calowy IPS (średnica zewnętrzna 2,875 cala) | 18-calowy IPS (średnica zewnętrzna 18 000 cali) |
| 3-calowy IPS (średnica zewnętrzna 3500 cali) | Harmonogram 5, 10, 40, 80, 160, XXH |
Odpowiednik rury E355+sr Din En 10305-1
| Produkt | Niemiecki Instytut Normungów | Normy Europejskie | Normy brytyjskie | Krajowe Stowarzyszenie Futures | Amerykańskie Towarzystwo Badań i Materiałów | Amerykańskie Stowarzyszenie Inżynierów Mechaników |
|---|---|---|---|---|---|---|
| EN 10305-1 E235 | – | EN 10305-1 E235 | – | – | – | – |
| EN 10305-4 E355 | – | EN 10305-4 E355 | – | – | – | – |
| EN 10305-1 E355 | – | EN 10305-1 E355 | – | – | – | – |
| PL 10305-1 26Mn5 | DIN 26Mn5 | PL 10305-1 26Mn5 | – | ASTM SAE 1526 | – | – |
| EN 10305-1 E255 | – | EN 10305-1 E255 | – | – | – | – |
| EN 10305-1 C35E | DIN 17204 Ck35 | EN 10305-1 C35E | NFA A 35-552 XC 32 | ASTM A519 1035 | ASME SA 519 1035 | – |
| EN 10305-1 E41020V1 | – | EN 10305-1 E41020V1 | – | – | – | – |
| EN 10305-1 C45E | DIN 17204 Ck45 | EN 10305-1 C45E | – | ASTM A519 1045 | ASME SA 519 1045 | – |
| PL 10305-1 26Mo2 | – | PL 10305-1 26Mo2 | – | – | – | – |
| PL 10305-1 42CrMo4 | DIN 17204 42CrMo4 | PL 10305-1 42CrMo4 | NFA EN – 42CrMo4 | ASTM A 519 4142 | – | – |
| PL 10305-1 25CrMo4 | DIN 17200 25CrMo4 | PL 10305-1 25CrMo4 | NFA EN . 25CrMo4 | – | – | – |
| EN 10305-4 E235 | – | EN 10305-4 E235 | – | – | – | – |
| EN 10305-4 E215 | – | EN 10305-4 E215 | – | – | – |
Rozmiar rury spawanej E355
| Grubość ścianki | Wymiary średnicy zewnętrznej w calach |
|---|---|
| .010 | 1/16, 1/8, 3/16 |
| .020 | 1/16, 1/8, 3/16, 1/4, 5/16, 3/8 |
| .120 | 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 2, 2 1/4, 2 1/2, 3 |
| .083 | 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 7/8, 2, 2 1/2,3 |
| .012 | 1/8 |
| .016 | 1/8, 3/16 |
| .028 | 1/8, 3/16, 1/4, 5/16, 3/8, 1/2, 3/4, 1, 1 1/2, 2 |
| .035 | 1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .134 | 1 |
| .049 | 3/16, 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/8, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .065 | 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 3/4, 2, 2 1/2, 3 |
| .095 | 1/2, 5/8, 1, 1 1/4, 1 1/2, 2 |
| .109 | 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 |
| .250 | 3 |
| .125 | 3/4, 1, 1 1/4, 1 1/2, 2, 3, 3 1/4 |
| .375 | 3 1/2 |
Tolerancja wymiarów rur okrągłych ze stali E355
| Stopień | Rozmiary | Tolerancja średnicy zewnętrznej | Tolerancja |
|---|---|---|---|
| Walcowane na gorąco | Średnica zewnętrzna – 80 Średnica zewnętrzna > 80 WT < 12 Ściana=12 | ± 0,4 ± 0,5% średnicy zewnętrznej | ± 0,7 ± (5% x WT + 0.1 |
| Obrabiane na zimno, walcowane na zimno i ciągnione na zimno | Średnica zewnętrzna < 40 Średnica zewnętrzna 40 - 80 Średnica zewnętrzna > 80 WT < 6 WT 6=8 WT > 8 | + 0.30/- 0 *+ 0.35/- 0 *+ 0.40/- 0 | ± 0.30 ± 0.35 ± 0.40 |
| Rurka łuskana walcowana na gorąco | Wszystkie rozmiary WT < 12 Ściana=12 | + 0.25/- 0 mm | ± 0,8 ± (5% x WT+ 0.2) |
Długość wymiarowa rury bez szwu ze stali E355
| Długość elementu w MM | Średnica zewnętrzna 30 do 100 w MM | Średnica zewnętrzna 100 do 254 w MM |
| 10 do 100 | + 1.0/- 0 | + 2.0/- 0 |
| 1200 do 5000 | + 5.0/- 0 | + 6.0/- 0 |
| 600 do 1200 | + 3.0/- 0 | + 4.0/- 0 |
| 100 do 600 | + 2.0/- 0 | + 3.0/- 0 |
Tabela specyfikacji rur bezszwowych Acero E355
| rozmiar w mm | 5 do 1219,2 |
|---|---|
| Harmonogram | Załącznik XS, Załącznik 160, Załącznik 40, Załącznik XXS, Załącznik 80 Dostawca i producent |
| Standard | JIS, EN, DIN, GB, IS, AISI, ASME, ASTM |
| Rozmiar rury bez szwu w MM | 4 do 219 Grubość ścianki: 0,5 do 20 |
| Rozmiar spawanej rury w MM | 5 do 1219,2 |
| Rozmiar rurki bez szwu w MM | 3,35 do 101,6 |
| Długość | Podwójna losowa, pojedyncza losowa, standardowa i długość cięcia |
| Grubość ścianki w calach | 0,020 do 0,220 |
| Typ | U wygięte, proste, bezszwowe, okrągłe, spawane, EFW, cewka rurowa, ERW, hydrauliczne, LSAW, kwadratowe, prefabrykowane, bojler, prostokątne |
| Skończyć | BA, polerowany, AP, MF |
| Formularz | Kwadratowe, hydrauliczne, prostokątne, platerowane, wygięte w kształcie litery U, bojlery, puste, LSAW, proste, okrągłe, |
| Koniec | Skośne, gładkie, bieżnikowane |
| Znakowanie rur | Wszystkie rury są oznaczone w następujący sposób: nazwa dostawcy lub producenta, norma, klasa, średnica zewnętrzna, grubość, długość, liczba cieplna |
Kontrola rurek Stahl E355
| Fakultatywny | Próba spłaszczania lub próba rozciągania (opcja 20) | M | Po jednym na badaną partię |
| Pomiar chropowatości | Nie dotyczy | Po jednym na badaną partię | |
| NDT w celu identyfikacji nieciągłości podłużnej | Nie dotyczy | Indywidualny | |
| NDT w celu identyfikacji nieszczelności | |||
| Obowiązkowy | Analiza chemiczna | M | M |
| Próba rozciągania | M | Po jednym na badaną partię | |
| Weryfikacja wymiarów | M | M | |
| Kontrola wzrokowa | M | M |
Kontrola rurek Stahl E355
| Typy inspekcji lub testów | Częstotliwość testowania | |
| Próba wewnętrzna | Test akceptacji | |
| Weryfikacja wymiarów | M | M |
| Analiza chemiczna | M | M |
| NDT w celu identyfikacji nieszczelności | Indywidualny | Indywidualny |
| Próba rozciągania | M | Po jednym na badaną partię |
| Kontrola wizualna | M | M |
| Test spłaszczania lub test rozciągania | M | Dwa na testowaną partię |
Często zadawane pytania: EN 10305-1 E355 Szlifowana rura stalowa bez szwu
P1: Jaka jest główna zaleta stosowania rur szlifowanych w porównaniu ze standardowymi-ciągnionymi na zimno rurami bez szwu (CDS)?
A:Podstawową zaletą jestdoskonałe wykończenie powierzchni wewnętrznej i precyzja wymiarowa. Podczas gdy standardowe rury CDS nadają się do zastosowań ogólnych, rury szlifowane poddawane są dodatkowemu procesowi ścierania, który pozwala uzyskać znacznie gładszą powierzchnię wewnętrzną, węższą tolerancję średnicy i lepszą okrągłość. Ma to kluczowe znaczenie w zastosowaniach obejmujących uszczelnienia dynamiczne, ponieważ znacznie zmniejsza tarcie, minimalizuje zużycie uszczelek i wycieki płynu oraz zwiększa ogólną wydajność i żywotność cylindrów hydraulicznych lub pneumatycznych.
P2: W jaki sposób gatunek stali E355 zgodny z normą EN 10273-3 wpływa korzystnie na wydajność w zastosowaniach wysokociśnieniowych?
A:Gatunek E355, zgodnie z definicją zawartą w normie EN 10273-3, to drobnoziarnista-stal niestopowa o określonej minimalnej granicy plastyczności wynoszącej 355 MPa. To wzmocnionewytrzymałość mechanicznazapewnia wyjątkowośćciśnienie-nośnośći integralność strukturalną. Oferuje on doskonały stosunek wytrzymałości-do-masy w porównaniu z niższymi gatunkami, takimi jak E235, co pozwala na projektowanie bardziej kompaktowych, lżejszych, a jednocześnie mocniejszych cylindrów, które są w stanie wytrzymać wyższe ciśnienia robocze i obciążenia dynamiczne.
P3: Jakich wartości chropowatości powierzchni (Ra) możemy się spodziewać w przypadku rur szlifowanych?
A:Nasz proces honowania jest kalibrowany w celu osiągnięcia wartości chropowatości powierzchni, zwykle mieszczących się w zakresieRa Mniejszy lub równy 0,4 µm, z jeszcze drobniejszymi wykończeniami (np. Ra mniejszy lub równy 0,2 µm) dostępnymi do zastosowań krytycznych. Określamy i gwarantujemy te wartości w naszych certyfikatach materiałowych, aby mieć pewność, że spełniają one rygorystyczne wymagania projektu komponentu.
P4: Czy proces produkcyjny zapewnia spójne właściwości materiału na całej długości rury?
A:Absolutnie. Spójność jest kamieniem węgielnym naszego zapewnienia jakości. Zatrudniamybezproblemowa produkcjapo którym następuje kontrolowany proces honowania. To, w połączeniu ze 100% testami ultradźwiękowymi i rygorystycznymi-testami mechanicznymi wsadowymi, zapewnia jednolitośćmikrostruktura, twardość, Istabilność wymiarowana całej długości każdej produkowanej przez nas rury.
P5: Czy w przypadku komponentu niestandardowego można dostarczyć rury szlifowane o-standardowych średnicach i grubościach ścianek?
A:Tak, specjalizujemy się w dostarczaniuszlifowane rurki o niestandardowych-wymiarach. W ramach ograniczeń początkowych wgłębień i możliwości naszej walcarki, możemy wyprodukować rury o średnicach zewnętrznych i grubościach ścianek dostosowanych do konkretnego projektu. Prosimy o skonsultowanie się z naszym technicznym zespołem sprzedaży w celu omówienia dokładnych wymagań dotyczących tolerancji średnicy zewnętrznej, średnicy wewnętrznej i grubości ścianki.
P6: Jaka dokumentacja jakościowa i certyfikaty towarzyszą Twoim przesyłkom?
A:Wszystkim przesyłkom towarzyszy dokument w pełni identyfikowalny3.1 Świadectwo kontroli materiałuzgodnie z normą EN 10204, która potwierdza skład chemiczny, właściwości mechaniczne i wyniki wszystkich-badań nieniszczących. Utrzymujemy również pełneidentyfikowalność-kodu termicznegood surowca do gotowej rury. Dodatkowe certyfikaty, np. dotyczące określonych standardów branżowych, można omówić na życzenie.
P7: Jakie są główne branże i zastosowania tego produktu?
A:Te wysokiej jakości węże zostały zaprojektowane z myślą o wymagających zastosowaniach w różnych sektorach, w tym:
Hydraulika mobilna:Cylindry do sprzętu budowlanego, rolniczego i górniczego.
Maszyny przemysłowe:Prasy, wtryskarki tworzyw sztucznych i systemy automatyki.
Przemysł lotniczy i obronny:Systemy uruchamiające o wysokiej-wydajności.
Energia:Układy hydrauliczne do turbin wiatrowych i innych urządzeń wytwarzających energię.
P8: W jaki sposób stosowanie rur szlifowanych EN 10305-1 E355 przyczynia się do zmniejszenia całkowitego kosztu posiadania (TCO)?
A:Chociaż początkowa inwestycja może być wyższa niż w przypadku standardowych rur,Całkowity koszt posiadaniaulega znacznemu zmniejszeniu poprzez:
Zwiększona niezawodność:Mniej awarii i nieplanowanych przestojów.
Wydłużona żywotność uszczelek i komponentów:Mniejsze zużycie drogich uszczelek i innych komponentów.
Poprawiona wydajność systemu:Niższe straty tarcia w celu oszczędności energii.
Ograniczona konserwacja:Rzadsze remonty i wymiany płynów.
